เรียนรู้ เทคโนโลยี FTTx ( Fiber to the x)
post: 2023-07-13 09:10:17 by: ณัฐพล มารุตะพันธ์ views: 321 กลุ่ม: IT UBU, Tech & Innovation in New Normal |

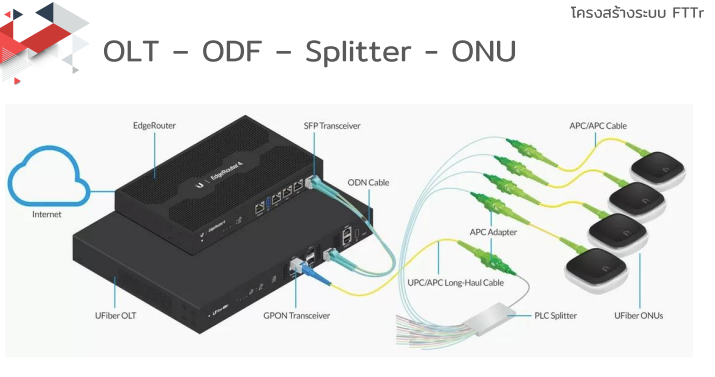

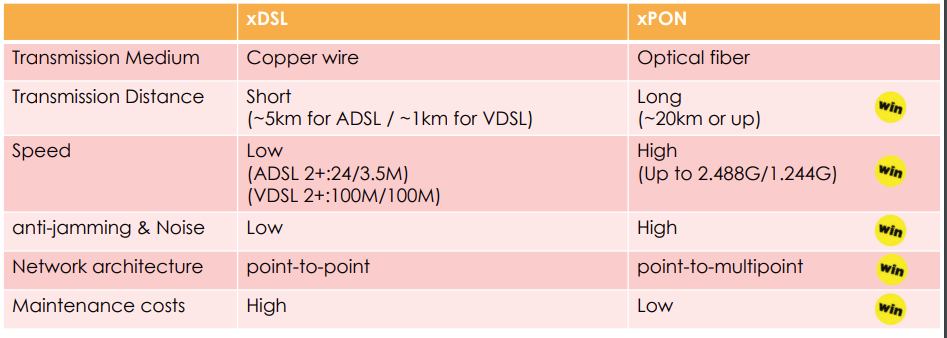

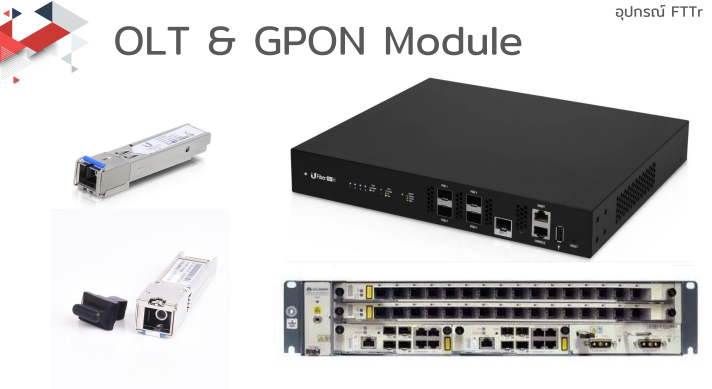

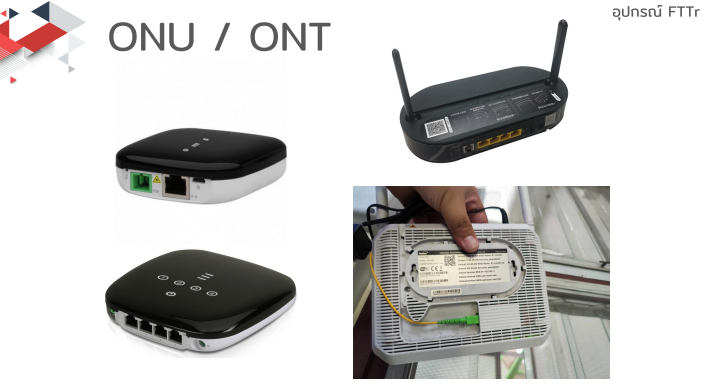

FTTX คือ โครงข่ายสายไฟเบอร์ออฟติกแบบพาสซีฟที่เดินจากต้นทางซึ่งอาจเป็นสถานีต้นทางชุมสายหรือโนดไปหาอุปกรณ์ปลายทางต่างๆ โดยใช้สายใยแก้วนำแสงหรือสายไฟเบอร์ออฟติกเป็นตัวกลางในการรับส่งสัญญาณแสงที่ถูกแปลงมาจากสัญญาณข้อมูลต่างๆเนื่องจากเป็นตัวกลางที่ส่งข้อมูลได้จำนวนมาก ความเร็วสูงส่งได้ไกล เสถียรภาพสูง อายุการใช้งานยาวนาน และในปัจจุบันมีราคาถูกกว่า เมื่อเทียบกับสายทองแดง หรือการส่งสัญญาณข้อมูลประเภทอื่นๆ เทคโนโลยีที่ใช้งานสำหรับระบบ FTTH PON ที่แพร่หลาย เช่น Gigabit EPON (GE-PON) สิ่งที่สำคัญสำหรับจุดเชื่อมต่อของ PON คืออุปกรณ์ที่อยู่ที่ Central Office ซึ่งเรียกว่า OLT (Optical Line Terminal) และจุดเชื่อมต่อที่อยู่ด้านผู้ใช้บริการ (CPE) ซึ่งเรียกว่า ONU : Optical Network Unit (สำหรับ GE-PON) และ ONT : Optical Network Terminal (สำหรับ GPON) ความแตกต่างระหว่างอุปกรณ์ OLT และ ONT ก็คือจุดประสงค์สำหรับการใช้งาน กล่าวคืออุปกรณ์ที่เป็น OLT สนับสนุนฟังก์ชันการบริหารจัดการได้สูงถึง 128 Downstream Link ซึ่งในทางปฏิบัติโดยทั่วไปจะเป็น 8-32 พอร์ตต่อหนึ่ง OLT ส่วนอุปกรณ์ ONT (หรือ ONU) จะสนับสนุนเฉพาะ Link ของตัวเองที่เชื่อมต่อไปยัง Central Office เท่านั้น ดังนั้นจึงส่งผลให้อุปกรณ์ ONT/ONU มีราคาต่ำมาก ในขณะที่อุปกรณ์ OLT ซึ่งรองรับความจุจำนวนมากนั้นมีราคาสูง ข้อดีของ FTTx เมื่อเปรียบเทียบกับ xDSL อุปกรณ์ที่ใช้ในระบบ FTTx 1. OLT & GPON Module เป็นอุปกรณ์ที่ใช้ในการส่งสัณญาณแสง เพื่อนำข้อมูลไปยังปลายทาง 2. ONU / ONT เป็นอุปกรณ์ที่ใช้รับค่าแสงที่ส่งข้อมูลมาจาก OLT (ต้นทาง) และทำการกระจายสัญญาณ WiFi หรือเชื่อมต่อกับสายแลน เพื่อให้สามารถใช้งานระบบอินเทอร์เน็ตได้ 3. Fiber Optic / ODF เป็นอุปกรณ์สายใยแก้วนำแสงที่ใช้ในการนำพาแสง จาก OLT ไปยัง ONU/ONT ที่อยู่ตามจุดต่างๆปลายทาง 4. Fiber optic Patch cord เป็นอุปกรณ์ที่ใช้เชื่อมต่อกับ OLT และ ONU 5. Spliter เป็นอุปกรณ์แยกแสงที่รับมาจาก OLT แล้วกระจายออกไปยัง ONU ตัวต่างๆ (ทำหน้าที่คล้ายกับ HUB) ลักษณะของการต่อเชื่อมระบบเบื้องต้น ปัญหาที่พบบ่อยเกี่ยวกับ FTTx เครื่องมือที่ใช้ในงาน FTTx ขั้นตอนการเชื่อมสาย Fiber ที่มาของข้อมูล 1. นายณัฐพล วลัยวิทย์ Focomm (Thailand) CO., LTD. link : กดที่นี่ 2. Wanut Padee Computer Technical Officer (Network Engineer, System Administrator and IoT Developer) Office of Digital Technology, Khon Kaen University งาน Wanca43 link : ดูเพิ่มเติมตามไฟล์แนบ 3. นายไพโรจน์ นิกรสังขพินิจ Computer Technical Officer Khon Kaen University งาน Wanca43 link : ดูเพิ่มเติมตามไฟล์แนบ
|
|
